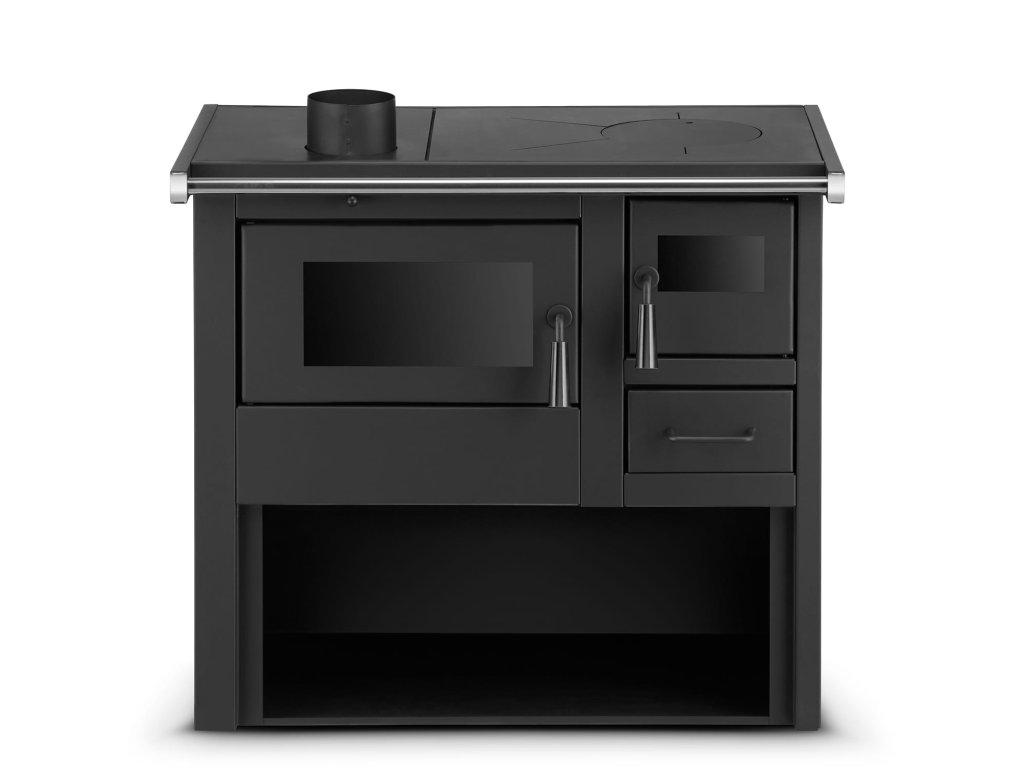

SPORÁK NA TUHÉ PALIVO TERMO 8 S VODNÝM PLÁŠŤOM

Výhrevný výkon pece je jedným zo základných a najdôležitejších parametrov zariadenia, keďže určuje jeho kapacitu – výhrevnosť. Je potrebné zdôrazniť, že vykurovacia plocha kuchyne závisí od mnohých faktorov, ako sú: druh použitého paliva, stupeň izolácie budovy, typ okien, vetranie, vonkajšia teplota. Optimálny výber výkonu krbu vychádza zo vzorca: 1 kW x 10 m², t.j. pre 10 kW pec predpokladáme nasledujúci výpočet: 10 kW x 10 m² = 100 m² (cca 100 m² vykurovacej plochy).

Tradičný krb je vykurovacie zariadenie, ktoré podľa svojho účelu slúži ako ohrievač miestnosti alebo niekoľkých miestností. Pomocou paliva v procese spaľovania krb generuje tepelnú energiu, ktorá sa následne prenáša do miestností. Aby sa ešte viac a naplno využilo teplo vznikajúce v spaľovacej komore, bola skonštruovaná piecka s výhrevnou platňou. Tento typ krbu sa často nazýva kachle alebo kachle na uhlie. Vďaka výhrevnej doske umiestnenej na vrchu krbu môžete variť, ohrievať alebo udržiavať pripravené jedlo teplé. Ide o perfektné riešenie, pretože takýto krb môže úplne nahradiť plynový, elektrický či indukčný sporák alebo slúžiť ako núdzový zdroj tepla a varenia. Kachle nevyžadujú elektrinu ani plyn - iba pripojenie k systému odvodu spalín.

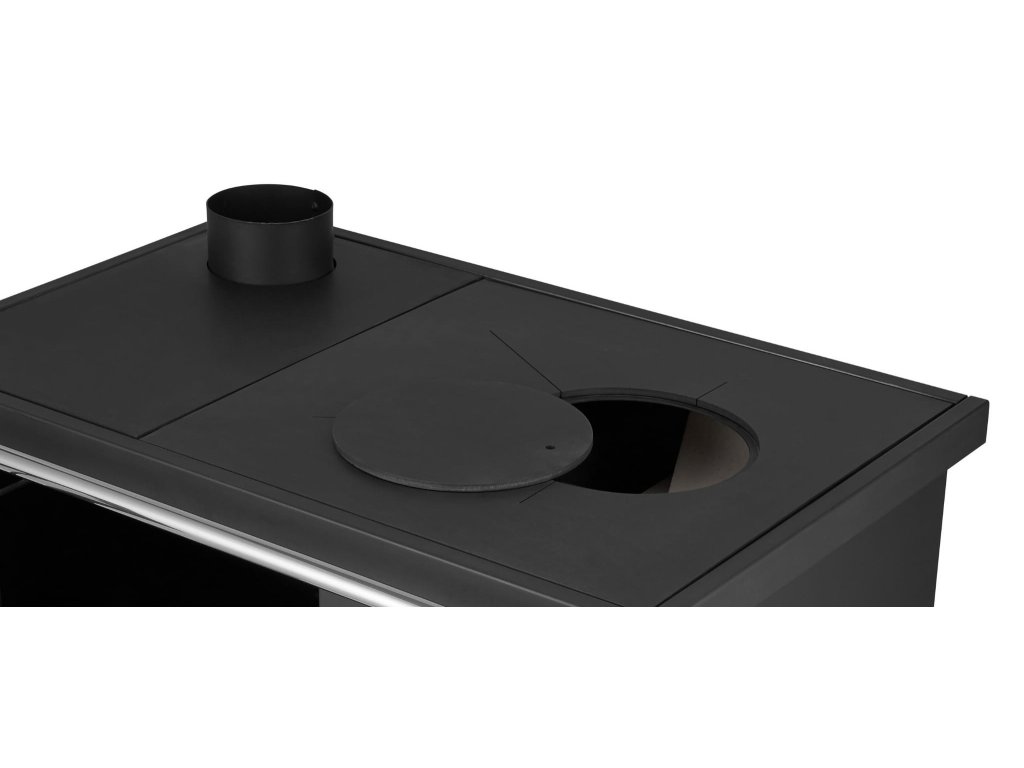

Vykurovacia platňa je prvkom konštrukcie krbov a kuchýň. Naše výrobky majú oceľové vykurovacie dosky, ktoré majú mnoho výhod. Oceľové vykurovacie dosky sú v našich produktoch rezané laserom z jedného kusu kotlového plechu s minimálnou hrúbkou 6 mm. Vďaka presnému rezaniu laserom si môžeme byť istí, že všetky diely sú dokonale osadené a vyrobené s najvyššou presnosťou. Vo vykurovacej doske sú vyrezané špeciálne otvory, cez ktoré možno zhora prikladať drevo do krbu. Umožňuje rýchle prikladanie paliva a tiež umožňuje dôkladne vyčistiť spaľovaciu komoru. Ohrievacia platňa sa vďaka použitiu vhodnej hrúbky kotlovej ocele zohreje na vysokú teplotu, čo umožňuje varenie. Použitie vhodne hrubej ocele zabraňuje jej deformácii vplyvom ohňa alebo vysokej teploty. Na ohrev platní používame aj špeciálne dilatačné rezy, ktoré zabraňujú ohýbaniu platne vplyvom vysokých teplôt.

Precíznosť spracovania

Vďaka veľmi precíznemu spracovaniu hrubého laserom rezaného kotlového plechu pôsobí oceľová vykurovacia doska naozaj pekne a esteticky. Vyhrievacie platne vyrobené z liatiny neumožňujú rezanie laserom, pretože všetky liatinové prvky musia byť odliate do foriem.

Chránené proti ohnutiu

Vyhrievacia platňa má špeciálne výrezy - dilatačné škáry, ktoré chránia platňu pred ohybom, ktorý môže nastať v dôsledku striedavého zahrievania a ochladzovania vykurovacej platne. Ide o jednoduché, no veľmi dobré a efektívne riešenie.

Estetika

Oceľová výhrevná platňa veľmi pekne ladí so zvyškom oceľovej konštrukcie krbu. Liatinové platne sa vzhľadom výrazne líšia od zvyšku konštrukcie krbu, čo nie vždy zodpovedá preferenciám užívateľov.

Trvanlivosť

Vykurovacia platňa je časť pece, kde sú veľké rozdiely a teplotné výkyvy, preto je oceľ výborným materiálom. Kvôli svojej krehkej štruktúre môže liatina niekedy prasknúť, čo si vyžaduje výmenu dielu. Dostatočne hrubá oceľ nikdy nepraská a nedeformuje sa.

Popularita

Oceľové plechy sa v posledných rokoch stali skutočným hitom medzi týmto typom výrobkov. Jednoduchosť opracovania laserom, rýchlosť výroby, žiaduce vlastnosti ocele, moderný vzhľad – to sú hlavné vlastnosti, ktoré určujú, že takéto riešenia používajú v drvivej väčšine produktov moderní výrobcovia kozubov a kuchýň.

Rúra ako doplnková funkcia
Kachle sú vybavené rúrou, ktorá využíva tepelnú energiu na zahriatie na vysokú teplotu, čo umožňuje jej použitie na pečenie jedál. Voľné teplo získané zo spaľovacieho procesu umožňuje aj pečenie. Toto je perfektné riešenie, pretože predhriatu rúru môžete použiť kedykoľvek. Rúra je vybavená veľkými otváracími dvierkami s tepelne odolným sklom, ktoré vám umožní nahliadnuť dovnútra. Rúra je určite funkcia, ktorá sa bude hodiť každému.

Náš výrobok je v súlade s Ekoprojektom 2022 (EKODESIGN 2022)
Od začiatku roku 2022 vstúpia do platnosti nariadenia EÚ upravujúce emisie výfukových plynov, ktoré vznikajú pri kachliach, krboch a iných energetických zariadeniach. Celé teplárenstvo sa na tieto zmeny pripravuje a v súčasnosti sú dostupné len vykurovacie systémy, ktoré spĺňajú prísne ekologické požiadavky. Smernica Európskeho parlamentu a Rady 2009/125/ES, bežne nazývaná ekodizajn, stanovuje presné normy týkajúce sa limitných hodnôt emisií prachu a iných znečisťujúcich látok do ovzdušia. Zavedenie Ekodizajnu s účinnosťou od 1. januára 2022 sa rovná zákazu inštalácie kachlí a krbov v celej Európskej únii, ktoré nespĺňajú jeho prísne požiadavky.

Tieto požiadavky zahŕňajú:

• sezónna energetická účinnosť musí byť aspoň 65 % (sporáky a sporáky);

• Emisie tuhých častíc (PM) z lokálnych ohrievačov priestoru na tuhé palivo s uzavretým spaľovaním, ktoré používajú iné tuhé palivo, nesmú prekročiť 40 mg/m³ pri 13 % O2 alebo 5 g/kg (sušina) alebo 2,4 g/kg (sušina) hmotnosť) v prípade biomasy alebo 5 g/kg (suchá hmotnosť) v prípade tuhého fosílneho paliva; v závislosti od zvolenej metódy merania;

• emisie organických plynných zlúčenín (OGC) z lokálnych ohrievačov priestoru na tuhé palivo s otvorenou spaľovacou komorou, z lokálnych ohrievačov priestoru na tuhé palivo s uzavretou spaľovacou komorou na tuhé palivo iné ako stlačené drevo vo forme peliet a zo sporákov nesmú prekročiť 120 mgC/m3 pri 13 % O2;

• Emisie oxidu uhoľnatého (CO) z lokálnych ohrievačov priestoru na tuhé palivo s uzavretou spaľovacou komorou používajúcich iné tuhé palivo ako drevo lisované vo forme peliet a zo sporákov nesmú presiahnuť 1 500 mg/m³ pri 13 % O2;

• emisie oxidov dusíka (NOx) z lokálnych ohrievačov priestoru na tuhé palivo s otvorenou spaľovacou komorou, z lokálnych ohrievačov priestoru na tuhé palivo s uzavretou spaľovacou komorou a zo sporákov využívajúcich tuhé fosílne palivá nesmú presiahnuť 300 mg/m³ vyjadrené ako NO2 pri 13 % O2.

Technické parametre:

• Výroba: EU

• Menovitý výkon: 12 kW

• Maximálny výkon: 15 kW

• Maximálny vykurovací výkon: do 150 m²

• Rozmery pece: výška - 710 mm / šírka - 820 mm / hĺbka - 600 mm

• Rozmery ohniska: šírka - 220 mm / hĺbka - 340 mm / výška 140 mm

• Rozmery rúry: šírka - 410 mm / hĺbka - 440 mm / výška 200 mm

• Priestor na drevo: šírka - 770 mm / hĺbka - 450 mm / výška 260 mm

• Priemer odnímateľného kotúča na doske: 210 mm

• Hmotnosť: 70 kg

• Materiál: oceľ

• Náter/lakovanie: tepelne odolná farba

• Priemer výstupu spalín: 120 mm / pasuje z potrubia s priemerom 120 mm

• Priemerné emisie oxidu uhoľnatého (CO): 0,27 %

• Priemerná teplota výfukových plynov: 348°C

• Rošt: liatinová doska

• Palivo: drevo, brikety, hnedé uhlie

• Dĺžka polena: do 35 cm

• V súlade s normou: EN 13240:2006 (CE)

• Regulácia rýchlosti horenia: ÁNO

• Deflektor výfukových plynov: ÁNO

• Systém čistého skla: NIE

• Nastaviteľný tlmič: NIE

• Odnímateľná nádoba na popol: ÁNO

• Ohrevná platňa + krb (možnosť varenia jedla): ÁNO

• Priestor na drevo pod krbom: ÁNO

• Výstup spalín: na výber ľavý / pravý

• Súlad s EKOPROJEKT 2022: ÁNO

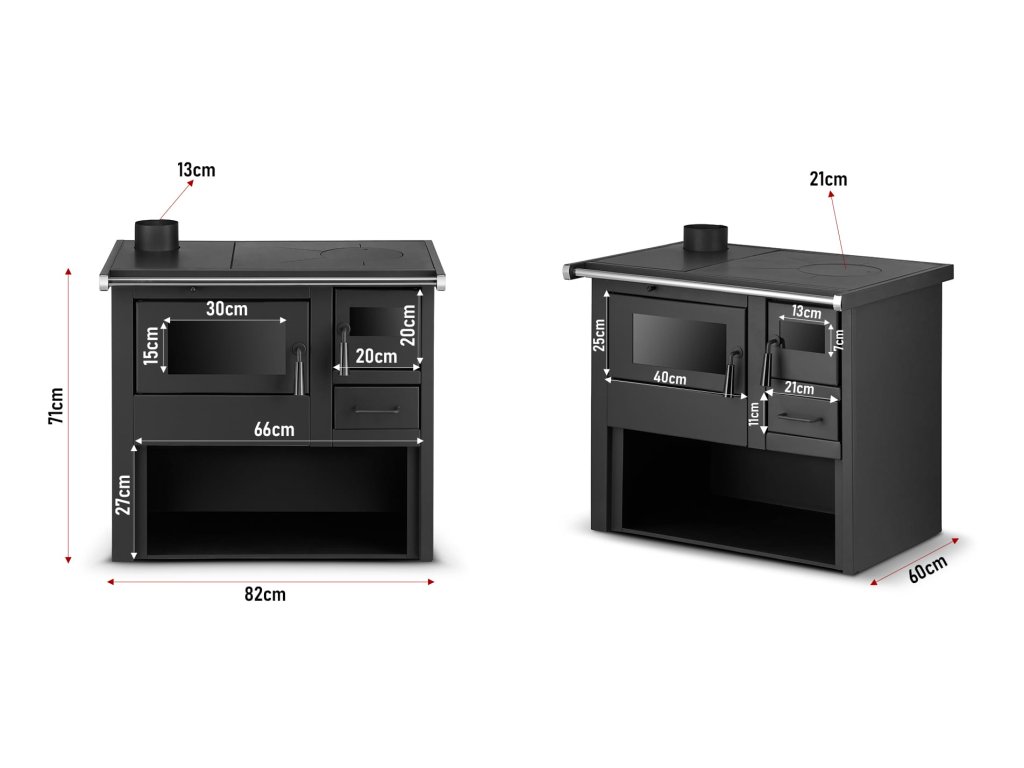

Rozmery:

• vonkajšie rozmery: výška - 71 cm / šírka - 81 cm / hĺbka - 60 cm

• rozmery ohniska: výška - 14 cm / šírka - 22 cm / hĺbka - 34 cm

• rozmery rúry: výška - 20 cm / šírka - 41 cm / hĺbka - 44 cm

• rozmery vyhrievacej platne: šírka - 50 cm / hĺbka - 41 cm

• rozmery skla: šírka: 13 cm x výška: 7 cm

• priemer ohňostroja: 21 cm

• priemer výstupu výfukových plynov: Ø 120 mm

Funkcie:

Vodný plášť - vstavaný výmenník tepla vo forme vodného plášťa umožňuje využívať kuchyňu TERMO ako kotol ústredného kúrenia. Kuchyňa môže fungovať v uzavretom aj otvorenom systéme v spolupráci s plynovým kotlom. Táto funkcionalita do značnej miery prispieva k tomu, že kachle TERMO nemajú vo svojej kategórii konkurenciu.
Utesnené dvierka rúry - uzáver dvierok je utesnený žiaruvzdorným povrazom pre zvýšenie bezpečnosti a zlepšenie technických parametrov rúry. Veľké nakladacie dvierka zaisťujú veľmi jednoduché nakladanie aj veľmi veľkých polien.

Rúčka proti obareniu s uzatváracím systémom je osvedčeným a dobrým riešením, ktoré zaisťuje rýchle, bezpečné a pohodlné používanie kachlí.

Odnímateľný popolník umiestnený pod spaľovacou komorou zaisťuje veľmi rýchly, jednoduchý a bezproblémový chod kachlí. Na čistenie spaľovacej komory stačí vybrať popolník, do ktorého sa cez otvory v rošte dostávajú zvyšky spáleného dreva vo forme popola.

Nastavenie rýchlosti horenia úpravou prívodu vzduchu umiestneného na prednej strane kachlí. Tento systém prívodu vzduchu do spaľovacej komory maximalizuje jej účinnosť. Pod rošt je privádzaný vzduch, ktorý uľahčuje a podporuje proces spaľovania. Zatvorenie alebo otvorenie otvorov sa premieta do zníženia alebo zvýšenia rýchlosti spaľovania.

Veľká spaľovacia komora umožňuje naložiť veľké množstvo tuhého paliva na mnoho hodín. Týmto spôsobom ušetríte čas, pretože nebudete musieť každú chvíľu dopĺňať ohnisko. Toto riešenie je pohodlné a časovo nenáročné.

Hodnotiaca nálepka umiestnená na zadnej stene pece je identifikátorom produktu a potvrdením, že spĺňa dané parametre. Hodnotiaca nálepka obsahuje najdôležitejšie informácie o produkte: informácie o výrobcovi, splnené EN normy a značky CE.
Návod na obsluhu a používanie vo forme pridanej brožúry obsahuje všetky potrebné informácie pre inštalatérov aj užívateľov krbov.

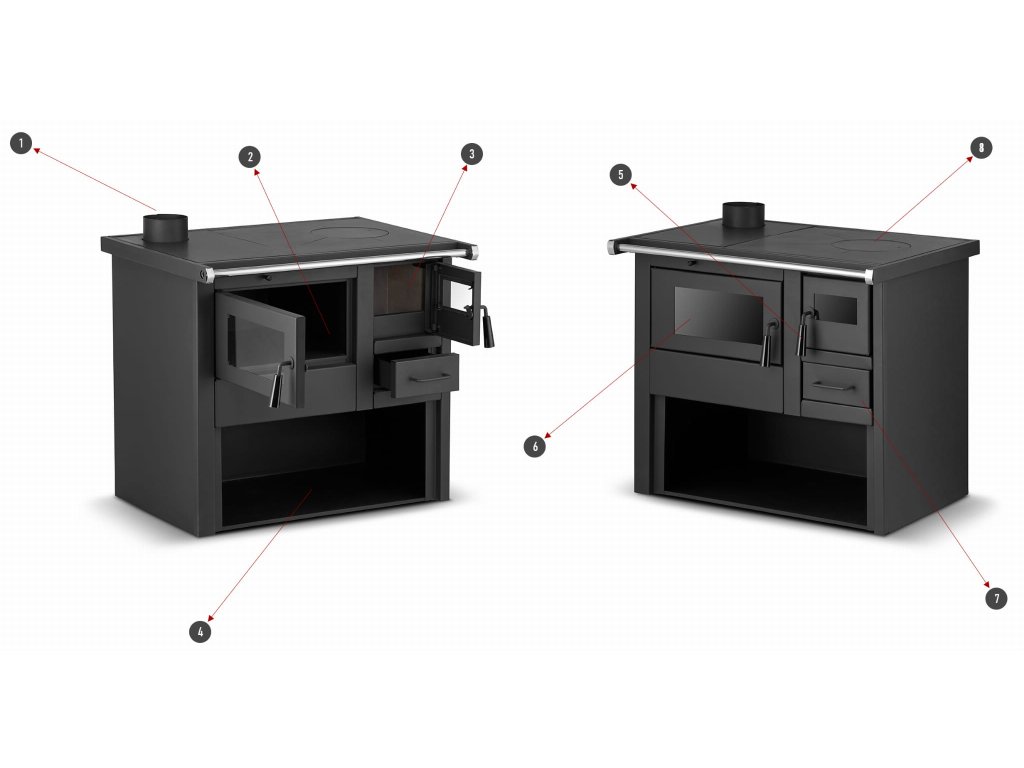

Schéma:

1. Výstup spalín umiestnený vo vykurovacej doske - priemer 120 mm
2. Veľká a praktická rúra
3. Veľký a funkčný krb
4. Výhodné miesto pod krbom - možno ho využiť ako miesto na drevo
5. Ebonitová rukoväť, ktorá chráni pred popálením
6. Priestranná sklenená rúra
7. Hlboký a priestranný popolník
8. Praktická vykurovacia platňa s ohniskom s priemerom 21 cm
9. Japonské žiaruvzdorné sklo

Každý krb je vybavený návodom na obsluhu s podrobnými informáciami o produkte pre inštalatérov a užívateľov. Informácie, ktoré možno nájsť v návode na obsluhu a používanie, sú nasledovné:

• technické údaje vrátane technických parametrov nameraných a vypočítaných v súlade s pokynmi obsiahnutými v nariadení;

• opatrenia, ktoré je potrebné prijať pri inštalácii alebo údržbe lokálneho ohrievača priestoru na tuhé palivo;

• údaje o demontáži, recyklácii alebo likvidácii po skončení životnosti;

• technická dokumentácia na účely posudzovania zhody obsahujúca prvky presne špecifikované v nariadení;

• záručný list.

• Návod je možné stiahnuť aj zo stránky predajcu. Pred inštaláciou alebo používaním zariadenia si nezabudnite prečítať a pochopiť pokyny na inštaláciu a používanie.

Sada obsahuje:

• Prezentované kachle/krb

• Návod na inštaláciu, obsluhu a použitie vo forme brožúry

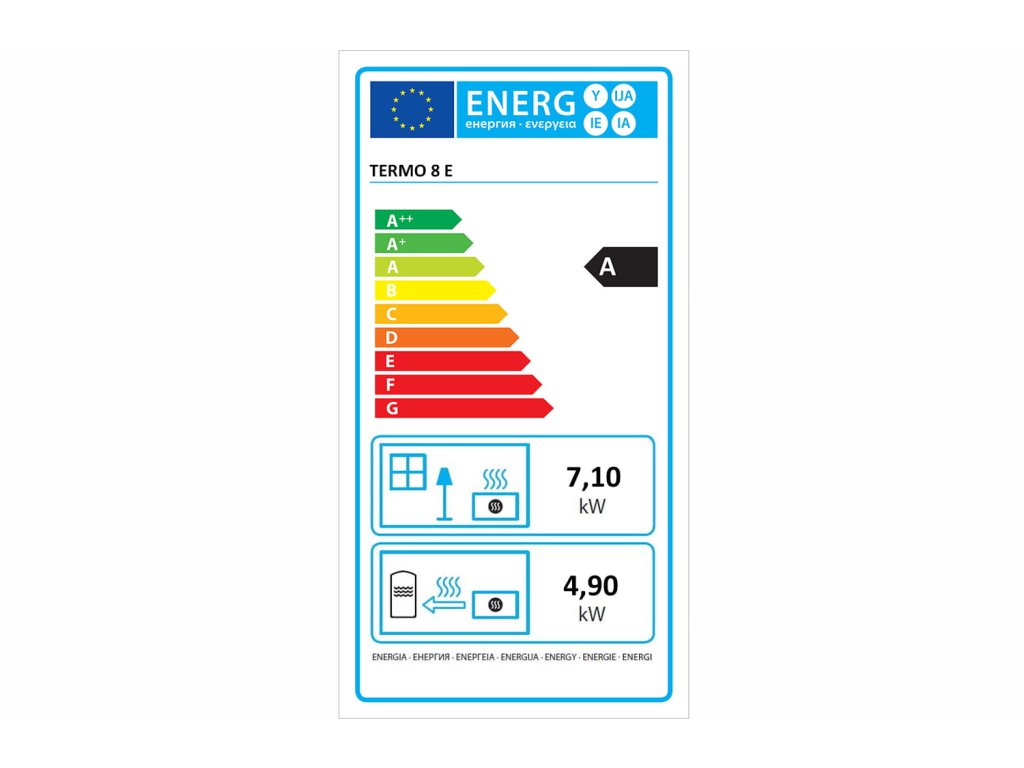

• Energetická karta

Na každý náš produkt sa vzťahuje záruka výrobcu. Záručná doba je 24 mesiacov od dátumu nákupu. Všetky záručné podmienky sú zahrnuté v návode na montáž, obsluhu a používanie priloženého ku každej peci.

Dymový vývod sa nachádza vpredu na ľavej strane.
